Что такое реле таймера?

Реле таймера — это реле управления со встроенной функцией задержки времени, также называемое реле задержки времени или реле таймера. Это комбинация электромеханического выходного реле и схемы управления, позволяющая пользователям размыкать или замыкать контакты в зависимости от заданной временной функции. Он размыкает или замыкает контакты по истечении заранее определенного периода времени, тем самым обеспечивая функцию управления по времени.

Особенности реле таймера

Очисти экран

Наше реле времени оснащено четким ЖК-дисплеем, который может напрямую отображать текущий режим и параметры, а также поддерживает загрузку данных и настройку параметров.

Функция паузы

Эти реле имеют функцию паузы, которая отображает время, когда терминал находится в режиме паузы, и автоматически сохраняет данные в реальном времени до того, как батарея разрядится.

Стабильная работа

Их корпуса оснащены чипами промышленного класса, которые обеспечивают точное переключение цепей по времени и противостоят окружающим помехам.

Меньше обслуживания

В этих реле используются медные оцинкованные контакты, которые не ржавеют и имеют лучшую электропроводность. Их скрытые DIP-переключатели также защищают от пыли и случайных прикосновений.

Применение реле таймера

Управление электрическими розетками

Вы можете управлять электрической розеткой, используя реле, показывающее включение и выключение потока электричества. Одно реле контролирует «Включение» при включении чего-либо в розетку. Как и любой другой, он выключается после того, как что-то подключили. И заканчивает заряжать или включать какой-то инструмент.

Активация осветительных приборов

Одним из наиболее распространенных применений реле с таймером является включение и выключение осветительных приборов. Этот метод работает путем включения катушки реле на определенное время, чтобы активировать его раньше, чем препятствовать прохождению электричества, чтобы осветительные приборы могли снова выключиться после активации. Это идеально, если вам нужно, чтобы осветительные приборы отключались механически, пока в комнате никого нет!

Управление различными машинами

Некоторые машины управляются через силу, чтобы использовать реле задержки времени. Вам следует управлять системой в вашем доме, такой как кондиционер или обогреватель, не гуляя по их гостиной. Существуют безграничные возможности для автоматизации, которую вы можете реализовать с помощью реле задержки времени.

Высокопроизводительные программы

Эти устройства регулярно используются в программах с высокой общей производительностью, включая робототехнику или оборудование, требующее точных операций синхронизации. Некоторые примеры включают их использование для открытия клапанов в пневматических цилиндрах, управления таймерами в кофеварках, световых конструкциях в аэропортах и образовательных станциях или даже для включения камер наблюдения.

Управление светом

В сочетании со всеми другими реле времени с задержкой обеспечивают постоянную частоту импульсов включения/выключения контактов для прерывистой подачи электричества на лампу.

Защита печи

Воздушный вентилятор должен работать в течение заданного количества секунд, чтобы «очистить» топочную камеру от всех загрязнений. По всей вероятности, легковоспламеняющиеся или взрывоопасные пары в печи горения могут быть надежно зажжены. Реле задержки времени обеспечивает необходимый временной коэффициент для логики управления печью.

Типы реле таймера

Реле таймера задержки включения

Реле задержки включения является наиболее распространенным типом реле времени. Как следует из названия, этот тип реле запускает действие по времени при подаче входного напряжения и подает питание на выход после установленного времени. Чтобы обесточить выход, необходимо снять это входное напряжение, после чего произойдет сброс реле задержки включения.
Реле задержки включения используются в приложениях, где необходимо убедиться, что определенный процесс состоялся, прежде чем запускать другой процесс. Например, вы можете использовать таймер задержки включения в приложении конвейерной ленты, чтобы убедиться, что лента набрала нужную скорость, прежде чем начинать следующий процесс.
Другое распространенное использование:
●Двигатели вентиляторов, в которых установлено реле времени задержки включения, используется для задержки запуска вентилятора.
●Охранная сигнализация, которая должна задерживать подачу сигнала тревоги, чтобы дать уполномоченным лицам время покинуть помещение.
●В промышленных системах для поэтапного запуска мощных двигателей, чтобы не перегружать источник питания.
●Для управления дверными замками, которые должны подождать несколько секунд после подачи питания, чтобы убедиться, что дверь закрыта, прежде чем запирать ее.
●При управлении вентилятором реле таймера задержки включения используется для проверки того, что вентилятор набрал необходимую скорость, прежде чем включать вентилятор.

Реле таймера задержки выключения

Реле задержки выключения является вторым по распространенности типом реле задержки времени. Реле таймера этого типа требует триггера для запуска отсчета времени после получения входного напряжения. Таким образом, на его выход будет подано напряжение при применении триггера, после чего триггер удаляется, чтобы можно было начать отсчет времени.
По истечении заданной продолжительности времени выход отключится. Реле задержки выключения подходят для применений, где необходимо убедиться в том, что определенный процесс состоялся, прежде чем останавливать другой процесс. Например, вам нужно убедиться, что двигатель остыл, прежде чем останавливать его.
Вот приложения:
●Двери лифта, которые должны закрыться через определенное время.
●Приборы с монетоприемником, такие как стиральные и сушильные машины, которые должны отключаться через определенное время.
●Кондиционеры, которые должны выключаться по истечении определенного времени.
●В системах контроля газа для предотвращения опасных ситуаций, таких как утечки газа.

Реле таймера однократного выстрела

Одноразовое реле времени, также называемое реле времени с интервалом срабатывания, представляет собой тип реле задержки времени, которое срабатывает только один раз. Выход при использовании этого типа реле времени уже находится под напряжением при подаче входного питания.
Таким образом, обратный отсчет начинается при подаче входного напряжения, после чего выход обесточивается. Работа одноразового реле таймера делает его пригодным для различных систем и процессов, в том числе промышленных.
Вот приложения:
●Охранная сигнализация, при которой реле таймера позволяет уполномоченным лицам войти в помещение и отключить систему безопасности без срабатывания сигнализации.
●Дозирующее оборудование использует одноразовые таймеры для выдачи правильного количества продукта.
●В промышленных применениях, где машину необходимо запускать и останавливать в определенное время.
● Одноразовое реле таймера также используется в сварочных аппаратах для регулировки времени точечной сварки.

Реле таймера рециркуляции

Реле задержки времени повторного цикла, также известное как таймер повторного цикла, включается и выключается через регулярные промежутки времени. Реле этого типа часто используются в приложениях, где требуется повторно включить и выключить питание устройства или электрической системы. Реле задержки времени с повторением цикла обычно используются в системах отопления, вентиляции и кондиционирования. В этом случае реле времени включает компрессор, а затем снова выключает его через определенные промежутки времени. Это помогает предотвратить перегрев системы.
Приложения:
●В разбрызгивателях для циклического переключения времени, когда
●Управление насосом позволяет включить насос и предотвратить его перегрев.
●В системах электрооборудования, где необходимо включать и выключать устройство через определенные промежутки времени.

750VDC 250a 4p MCCB DC Molded Case Circuit Breaker

Реле таймера мигалки

В реле-таймере с мигалкой контакты постоянно включаются и отключаются через определенные промежутки времени. Обычно это происходит после подачи входного напряжения. Эти типы реле задержки часто используются в приложениях, где необходимо указать, что система или процесс работает.
Одно из распространенных применений таймера-мигалки - это системы аварийного освещения, где свет должен мигать через регулярные промежутки времени, чтобы указать, что система работает.
Приложения:
●В качестве индикатора в системе управления технологическим процессом.
●Для указания того, что устройство включено.
●В сигналах светофора

Использование преимуществ реле таймера

Отложенный старт

Реле таймера в устройствах управления двигателем имеют основное назначение — обеспечить отложенный пуск. В ситуациях, когда перед активацией двигателя необходима небольшая задержка, эти реле таймера оказываются неоценимыми.

Контроль срочных операций

Реле таймера обеспечивают точную работу в течение определенного времени в различных приложениях. Например, конвейерные системы позволяют эффективно контролировать продолжительность воздействия продукта на тот или иной процесс.

Меры предосторожности

Реле таймера играют решающую роль в повышении безопасности в системах управления двигателями. Они используются для введения временной задержки перед отключением двигателя в случае аварийной ситуации или обнаружения неисправности. Эта задержка создает критическое окно для реализации необходимых корректирующих действий.

Предотвращение перегрузок двигателя

Перегрузка двигателя может привести к повреждению и простою. Чтобы предотвратить перегрев и продлить срок службы двигателя, эффективным решением является использование реле времени. Эти реле позволяют реализовать периоды охлаждения между мотоциклами.

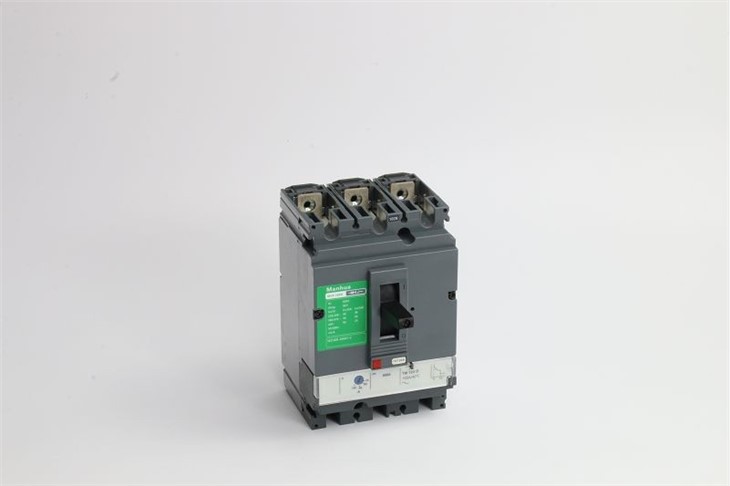

Adjustable Moulded Case Circuit Breaker MCCB

Последовательное управление

В сложных системах управления двигателем, где многочисленные операции должны выполняться последовательно, реле времени обеспечивают плавное согласование между каждым этапом процесса и последующим.

Факторы, которые следует учитывать при выборе реле таймера

Если у вас есть базовая схема, вам может понадобиться только один диапазон синхронизации; если схема более сложная, то может потребоваться несколько настроек задержки. Реле таймера будет иметь минимальный и максимальный лимит времени, и они должны находиться в пределах удовлетворительных рабочих уровней. Таймеры этого реле могут быть как цифровыми, так и аналоговыми. Функции задержки включения и выключения помогают включать реле, когда вас нет рядом.

Базовое реле будет иметь только один диапазон времени, то есть вы можете настроить реле на размыкание, например, каждые пять секунд. Сложные схемы могут потребовать нескольких диапазонов; если есть два диапазона, то вы можете настроить цепь на размыкание попеременно через пять секунд, а затем через три секунды. Вам следует проверить схему, чтобы увидеть, сколько диапазонов ей потребуется для правильного использования.

Большинство релейных устройств имеют минимальный и максимальный лимит времени, и вы не можете установить время ниже или выше этих пределов. Общий диапазон составляет от {{0}},01 до 0,05 секунды для минимума и от 50 до 100 часов для максимума. Если вашей схеме требуется более короткое или большее время, проверьте характеристики реле, чтобы убедиться, что оно соответствует вашим требованиям.

Обычно реле таймера имеет циферблат, который позволяет вам устанавливать время реле, и этот циферблат может быть цифровым или аналоговым. Хотя обычно это вопрос предпочтений, каждая поверхность реле имеет свою собственную цель. Цифровое лицо облегчает установку точного времени, особенно для очень коротких или длительных сроков, в то время как аналоговое лицо обычно дешевле, и его может быть проще установить для средних сроков.

Большинство релейных устройств имеют функции задержки включения и выключения для автоматизации использования реле. Например, задержка включения позволяет указать, когда устройство включится; если вы оставите реле в покое, но оно должно начать работать через несколько часов, то задержка позволит ему сработать без вашего возвращения к реле. Хотя можно использовать реле и без этих функций, вы можете забыть включить или выключить реле, что может иметь плохие последствия для всего, что контролирует схема. Это означает, что обычно желательно приобрести реле с одной или обеими этими функциями.

Что следует знать при использовании реле таймера

Отправная точка

С одной стороны, вам следует выбрать включение реле времени, когда схема управления, которой необходимо выполнить отсчет времени, отправляет сигнал синхронизации при выборе точки отсчета времени реле задержки включения. С другой стороны, при выборе момента времени реле времени с задержкой отключения питания вы должны решить отключить питание реле времени, когда схема управления должна передать сигнал синхронизации, чтобы можно было выполнить отсчет времени.

Motor Protection Current Circuit Breaker

Конечная точка

Конечная точка времени имеет два определения: одно относится к моменту, когда установленное время и время отсчета равны, а другое относится к моменту, когда контракт начинает вступать в силу.

Точка сброса

Реле времени необходимо сбросить, чтобы очистить предыдущие данные синхронизации для последующего использования. Если при следующем использовании его не сбросить, произойдет аномалия. Продолжительность между двумя использованиями должна быть больше времени сброса, что особенно важно для электрических реле времени.

Связь между точками

Возникает проблема сброса после использования реле времени. К моменту срабатывания реле большинство цепей управления находятся в цепи на следующем уровне. Питание реле времени может быть выключено (тип задержки включения) или включено после точного получения сигнала завершения отсчета времени (тип задержки отключения питания). Верхняя и нижняя цепи управления реле времени содержат компоненты, которые не могут работать одновременно. Гаджет будет вести себя странно, если реле времени не сможет точно сработать в этих точках верхнюю и нижнюю цепи управления.

Фото нашей фабрики

DSC_6300(001) DSCF9020(001) DSCF9035(001)

Часто задаваемые вопросы о реле таймера

Вопрос: Для чего используется реле таймера?

О: Реле таймера представляет собой комбинацию электромеханического выходного реле и схемы управления. Контакты размыкаются или закрываются до или после заранее выбранного временного интервала.

Вопрос: Где используются реле времени?

Ответ: Некоторые примеры их использования включают в себя:
Управление мигающим светом (время включения, время выключения).
Управление автозапуском двигателя.
Контроль безопасной продувки печи.
Управление задержкой плавного пуска двигателя.
Задержка последовательности конвейерной ленты.

Вопрос: Как работает реле интервального таймера?

A: Интервальный таймер: Когда на управляющий вход подается питание, контакты реле немедленно переключаются. Они вернутся в свое нормальное положение в конце периода времени. Для сброса таймера управляющий вход должен обесточиться.

Вопрос: Что такое реле таймера рециркуляции?

О: Таймер рециркуляции — это цифровой или аналоговый таймер, используемый в промышленных условиях для обеспечения точной обратной связи и активации событий. Электронные таймеры запускают предварительно установленный интервал времени и передают выходной сигнал на связанное оборудование для запуска заранее запрограммированных событий, таких как сигналы тревоги и включение/выключение.

Вопрос: Какое реле времени наиболее часто используется?

О: Доступны различные типы, но наиболее распространенный, называемый «задержка включения», подает питание на катушку через заданный период времени после подачи питания на реле. Аналогично, тип «задержка на разрыв» удерживает катушку в течение некоторого времени после отключения питания от реле.

Вопрос: Зачем использовать реле задержки времени?

Ответ: Реле задержки времени могут управлять последовательностью активации, гарантируя, что каждый этап системы работает должным образом. Например, в производственном процессе может потребоваться активировать одно реле для запуска машины, прежде чем активировать другое реле для выдачи сырья.

Вопрос: В чем разница между реле таймера и реле?

Ответ: Реле времени похожи на другие реле тем, что в них также используется катушка для управления работой контактов. Основное различие между реле управления и реле времени заключается в том, что контакты реле времени задерживают изменение своего положения, когда катушка находится под напряжением или обесточивается.

Вопрос: Может ли реле быть постоянно включенным?

О: Если вы держите реле в постоянно включенном состоянии (т.е. катушка всегда находится под напряжением), может возникнуть проблема с нагревом и повреждением катушки. Но это крайне маловероятно и произойдет только в том случае, если у вас некачественное реле или подается избыточный ток.

Вопрос: Нужен ли реле переключатель?

Ответ: Вы правы в том, что реле — это, по сути, просто переключатель, но это переключатель, управляемый, так сказать, с помощью дистанционного управления. Обычный переключатель управляет электрическим током, подключая или разрывая путь либо положительной стороны цепи (наиболее распространенный), либо отрицательной стороны цепи.

Вопрос: Каковы три основные функции реле?

Ответ: На самом деле это «автоматический переключатель», который использует меньший ток для управления большим током. Реле играет роль автоматической регулировки, защитной защиты и схемы преобразования в цепи.

Вопрос: Каковы три основные части контактора или реле?

A: Контактор или реле будет иметь катушку (для создания магнитного поля при включении питания), якорь (который притягивается электромагнитной катушкой при включении питания), а затем контакты (которые прикреплены к якорю и замыкаются, когда катушка находится под напряжением). заряжает энергией).

Вопрос: Какой диапазон времени задержки можно установить на реле времени?

Ответ: Реле задержки времени имеют широкий выбор диапазонов времени от менее одной секунды до многих дней. Существует множество вариантов регулировки времени с помощью калиброванных внешних ручек, DIP-переключателей, дисковых переключателей или утопленного потенциометра.

Вопрос: Как подключено реле времени?

Ответ: Реле времени использует электромагнит для управления потоком энергии в цепи. Он представляет собой моток проволоки, намотанный на железный сердечник. Когда мощность течет по цепи, она создает магнитное поле в электромагните.

Вопрос: Можно ли использовать реле времени как для переменного, так и для постоянного тока?

О: Да, реле — это электрический переключатель, управляемый электромагнитом. Его можно использовать для управления потоком электрического тока как в цепях переменного, так и в постоянном токе.

Вопрос: Можно ли настроить задержку времени на реле времени?

Ответ: Вообще говоря, время задержки реле времени регулируется в пределах расчетного диапазона, что позволяет легко регулировать продолжительность времени задержки.

Вопрос: Какова точность реле времени?

О: Поскольку релейные таймеры основаны на системных часах, вполне понятно, что релейные таймеры поддерживают точность 3%.

Вопрос: В чем разница между твердотельным реле и реле?

О: Твердотельные реле не имеют движущихся частей, которые могут изнашиваться, и, следовательно, нет проблем с отскоком контактов. Благодаря использованию оптоизолятора, а не движущихся частей, срок службы твердотельного реле часто увеличивается. SSR может включать и выключать гораздо быстрее, чем может двигаться якорь механического реле.

Вопрос: Каков номинал контактов реле времени?

Ответ: Контакты реле таймера обычно рассчитаны на резистивную нагрузку от 5 до 10 А и часто могут поставляться с полупроводниковыми выходными контактами для коммутационных приложений более низкого уровня.

Вопрос: Как проверить реле времени?

A: Проверьте состояние контактов реле времени, подав номинальное напряжение на катушку управления. В качестве примера возьмем реле времени с задержкой. По истечении периода задержки проверьте, замкнут ли контакт задержки (сопротивление близко к 0Ом) и разомкнут ли контакт задержки (сопротивление бесконечно).

Вопрос: Какие меры безопасности необходимо соблюдать при работе с реле времени?

О: Следует категорически избегать использования, выходящего за пределы диапазонов технических характеристик, таких как номинал катушки, номинал контакта и срок службы переключения. Это может привести к ненормальному нагреву, задымлению и возгоранию. Никогда не прикасайтесь к частям под напряжением, когда на реле подается питание. Это может привести к поражению электрическим током.

Как один из самых профессиональных производителей и поставщиков реле таймера в Китае, мы отличаемся качеством продукции и конкурентоспособными ценами. Будьте уверены, что вы можете купить индивидуальное реле таймера китайского производства на нашем заводе. Свяжитесь с нами для получения предложения.
